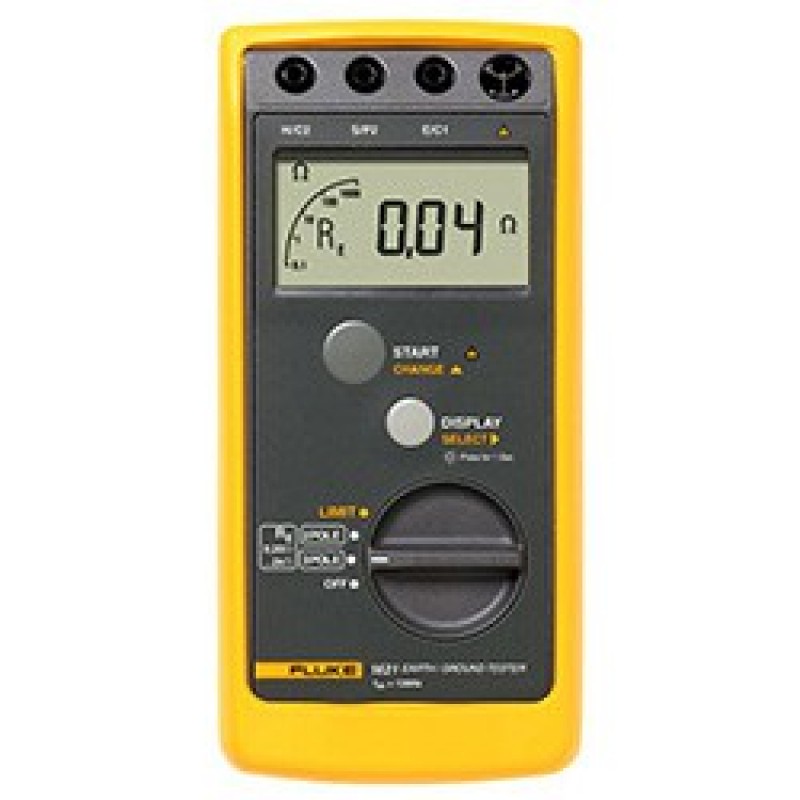

Портативный тестер сопротивления заземления для мобильного применения
Fluke 1621 предназначен для измерения сопротивления заземления и отличается простотой применения. В области измерения сопротивления заземления Fluke 1621 - это "первая линия обороны" в проверке надежности заземления. В приборе применяются основные методы тестирования заземления, включая трехполюсный метод измерения падения напряжения и двухполюсный метод измерения сопротивления. Удобные размеры, прочный защитный чехол и ЖК-дисплей с большим экраном и четким изображением делают его идеальным инструментом для проверки сопротивления заземления в различных рабочих условиях, а так же в полевых условиях. Благодаря простому пользовательскому интерфейсу и интуитивно понятным рабочим функциям, Fluke 1621 удобен для монтажников электрооборудования и специалистов по проверке и обслуживанию систем электроснабжения и заземления.
• Трехполюсный метод измерения падения напряжения для базовых измерений
• Двухполюсный метод измерения сопротивления для расширения области применения
• Простота получения результатов измерений по нажатию одной кнопки
• Повышенная точность измерений, благодаря функции автоматического обнаружения напряжения "шумов"
• Сигнализация опасных напряжений повышает степень защиты пользователя
• Четкая индикация и регистрация показаний на большом дисплее с подсветкой
• Прочная конструкция и защитный чехол для использования в тяжелых рабочих условиях
• Удобные размеры и портативность
• Предупредительная сигнализация при превышении предельных значений измеряемого параметра, устанавливаемых пользователем
• 600 В / CAT II
| Кат. №:- | 2840276 |
| Измерительные функции | Трехполюсное измерение сопротивления заземления, двухполюсное измерение сопротивления проводника переменному току, напряжение помех |
| Основная погрешность | Относится к стандартной температуре и гарантируется в течение одного года |
| Частота измерений | 2 измерения в секунду |
| Батарея | Одна щелочная батарея 9 В (LR61) |
| Состояние заряда батареи | Если напряжение на батарее опускается ниже 6,5 В, на дисплее появляется надпись LO-BAT |
| Напряжение | |
| Между гнездами H/C2 и E/C1: | Veff, не более 250 В (действующее значение) |
| Между гнездами S/P2 и E/C1: | Veff, не более 250 В |
| Климатический класс | VDE/VDI 3540 RZ (соответствует требованиям KWG согласно DIN 40040, 4/87) |
| Температурные характеристики | |
| Рабочая: | От -10 °C до +50 °C |
| Для измерений: | От 0 °C до +35 °C |
| Для хранения: | От -20 °C до +60 °C |
| Стандартная: | +23 °C ± 2 °C |
| Температурный коэффициент | ± 0,1 % полной шкалы на 1 градус Кельвина |
| Безопасность | IEC/EN 61010-1, 600 В CAT II, степень загрязнения 2 |
| Размеры | 113 мм x 54 мм x 216 мм, в чехле |
| Вес | 850 г, со стандартным комплектом принадлежностей, объем - приблизительно 600 см3 |
| Примечание: | В случае вывода прибора из эксплуатации и при длительном хранении рекомендуется извлечь батарею и хранить отдельно во избежание повреждения из-за утечки электролита из батареи. |
| Примечание: | Указанные для прибора четыре диапазона температуры соответствуют требованиям европейских стандартов; при использовании прибора в пределах полного диапазона рабочих температур необходимо скорректировать точность показаний для значения температуры окружающего воздуха с учетом температурного коэффициента. |
| Электрические характеристики | |
| Максимальные отклонения: | |
| Влияющий фактор E1 | Положение |
| E1 Отклонение | 0% |
| Влияющий фактор E2 | Напряжение питания |
| E2 Отклонение | 0% |
| Влияющий фактор E3 | Температура E3 |
| E3 Отклонение | 2,30% |
| Влияющий фактор E4 | Последовательное напряжение помехи (20 В) |
| E4 Отклонение | 0,60% |
| Влияющий фактор E5 | Сопротивление щупа и дополнительного щупа |
| E5 Отклонение | 100% |
| Испытательные напряжения | 3,7 кВ |
| Степень защиты | IP 40; IEC/EN 60529 |
| Электромагнитная совместимость | Излучение: IEC/EN 61326 класс B |
| Помехоустойчивость: IEC/EN 61326 Дополнение C | |
| измерение сопротивления RE | |
| Метод измерения | Измерение тока-напряжения с улучшенным ослаблением перекрёстного сигнала, без компенсации сопротивления измерительного провода, с щупом (трехполюсный метод) и без щупа (двухполюсный метод), согласно требованиям IEC/EN 61557-5 |
| Напряжение в разомкнутой цепи | 23 - 24 В переменного тока |
| Ток короткого замыкания | > 50 мА переменного тока |
| Частота измерения | 128 Гц |
| Допустимая величина перегрузки | 250 В (действующее значение) |
| Время измерения | 8 секунд (среднее время после нажатия кнопки ПУСК) |
| Ограничение входа | Прибор сохраняет установленное значение и после выключения питания (при условии, что напряжение батареи в пределах нормы) |
| Автоматическое переключение разрешения | |
| RH | 50 кОм |
| Разрешение | 1 Ом |
| Напряжение помех (постоянная и переменная составляющие) | |
| Vmax | 30 В (действующее значение) |
| Подавление синфазного сигнала | > 80 дБ при частоте 50 Гц и 60 Гц |
| Ri | 680 кОм |
| Неопределенность измерения | < 10 % для чистых сигналов постоянного или переменного тока |
| Диапазон измерения 0,15 Ом - 20 Ом |
|
| Разрешение | 0,01 Ом |
| Диапазон дисплея 200 Ом |
0 Ом - 19,99 Ом |
| Разрешение | 0,1 Ом |
| Диапазон дисплея 2 кОм |
20 Ом - 199,9 Ом |
| Разрешение | 1 Ом |
| Диапазон дисплея | 200 Ом - 1999 Ом |
| Основная неопределенность | ± (6 % измеренного значения + 5D) |
| Рабочая неопределенность - согласно IEC 61557 | ± (18 % измеренного значения + 5D) |
| Примечания: | [1] Относится ко всем отклонениям, возникшим в результате воздействия факторов влияния E1-E5. |
| Мигает, если отклонение E4 из-за высокого сопротивления щупа или дополнительного щупа выше установленного предела. | |
| Измеренные значения выходят за пределы указанной рабочей неопределенности. | |
